13度XPG3 TIR透镜设计报告

2019-12-02(2105)次浏览

产品尺寸图 装配关系 仿真结果 1/ 照度光斑图 2/ 配光曲线图 3/ 结果分析 照度图(分析1x1m,@1m) 配光曲线 中心照度值

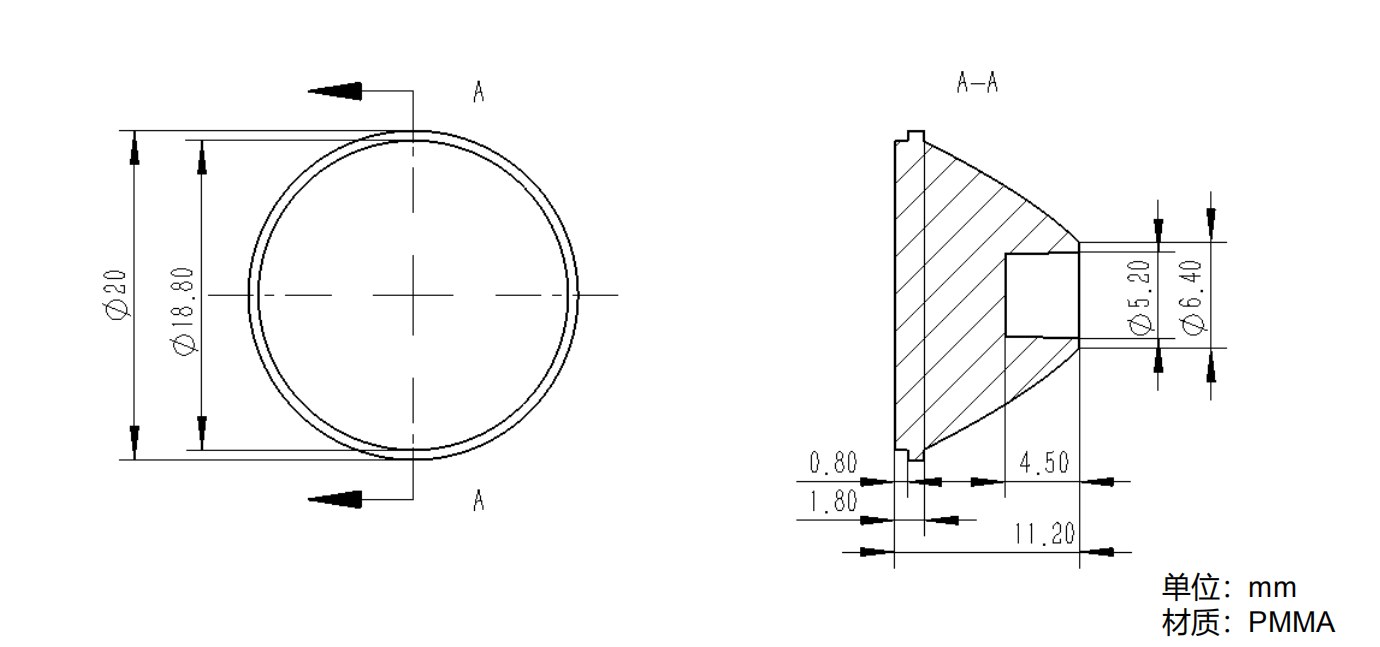

产品尺寸图

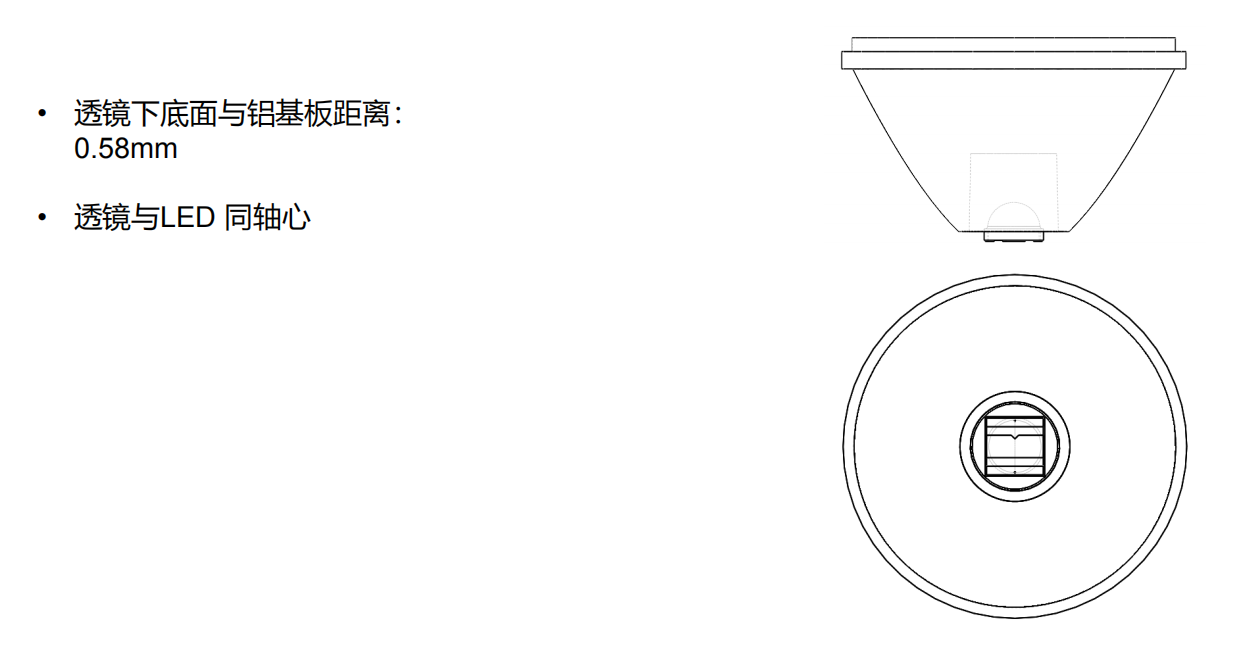

装配关系


仿真结果
1/ 照度光斑图
2/ 配光曲线图
3/ 结果分析

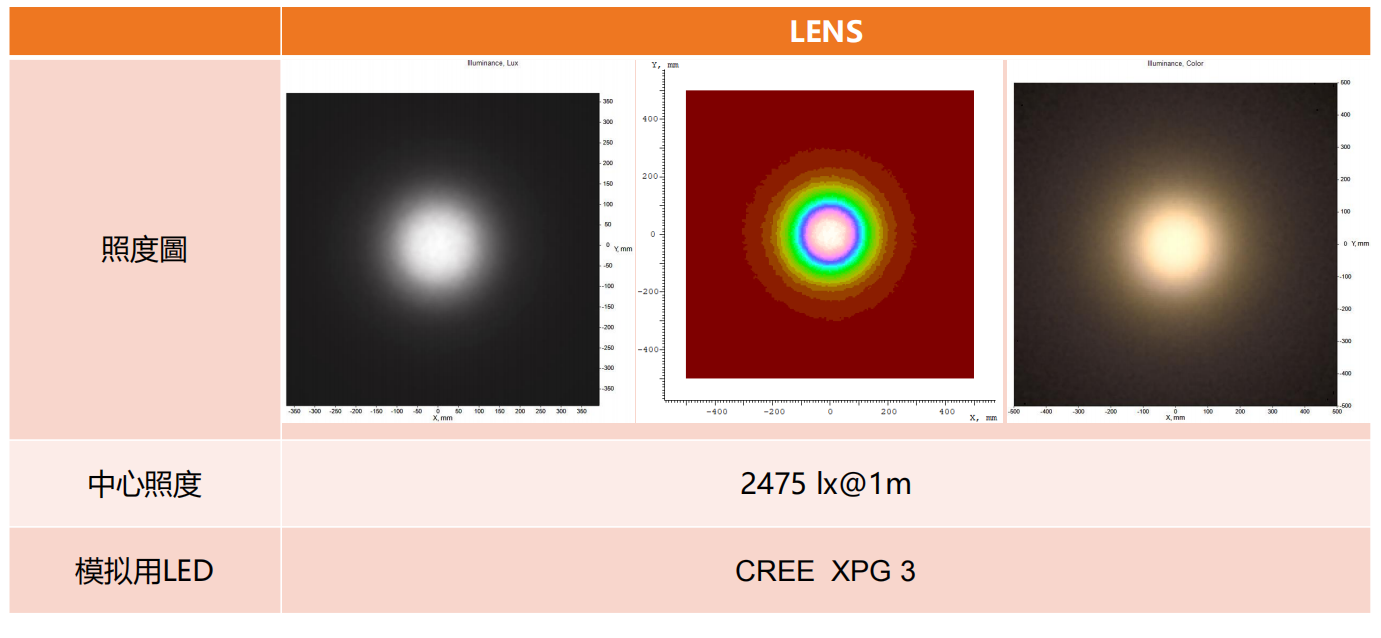

照度图(分析1x1m,@1m)

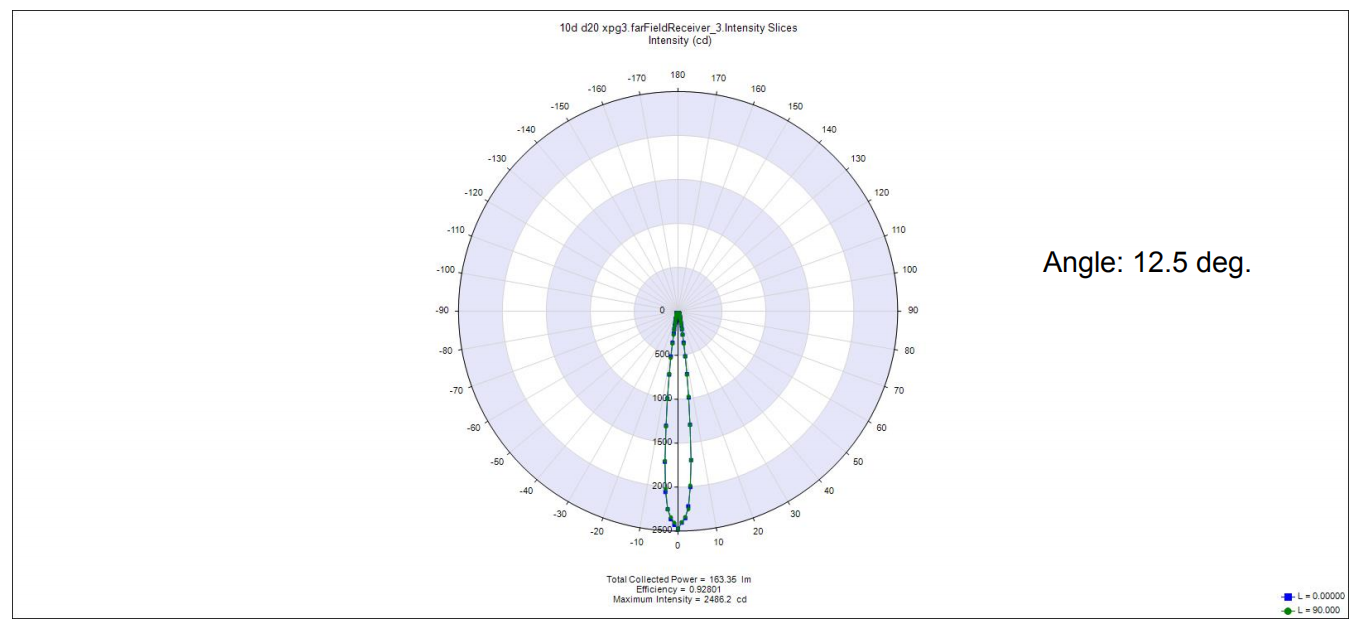

配光曲线

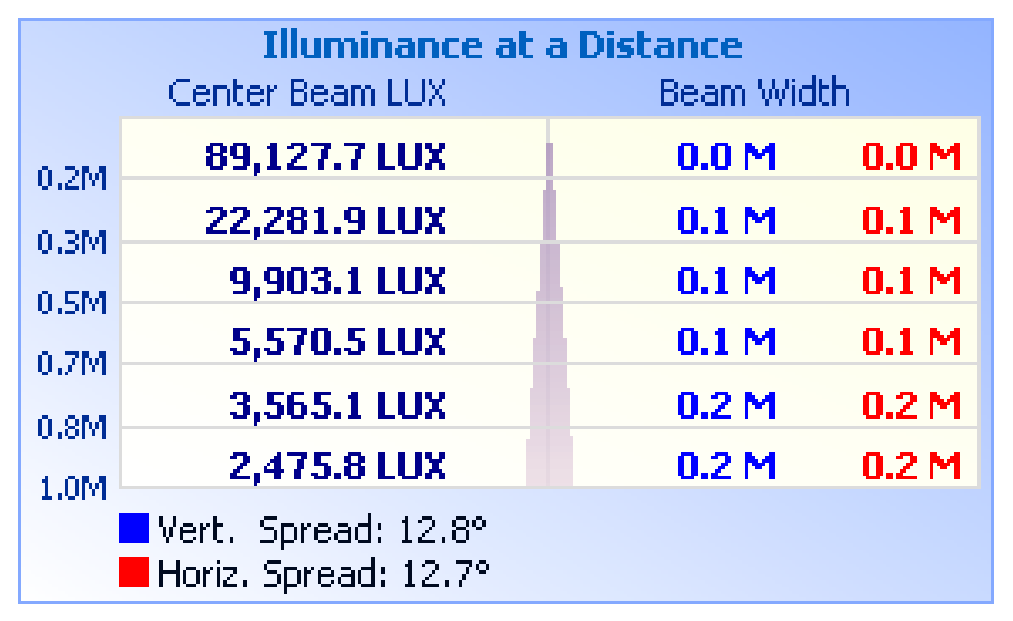

中心照度值
