首尔P4透镜评估

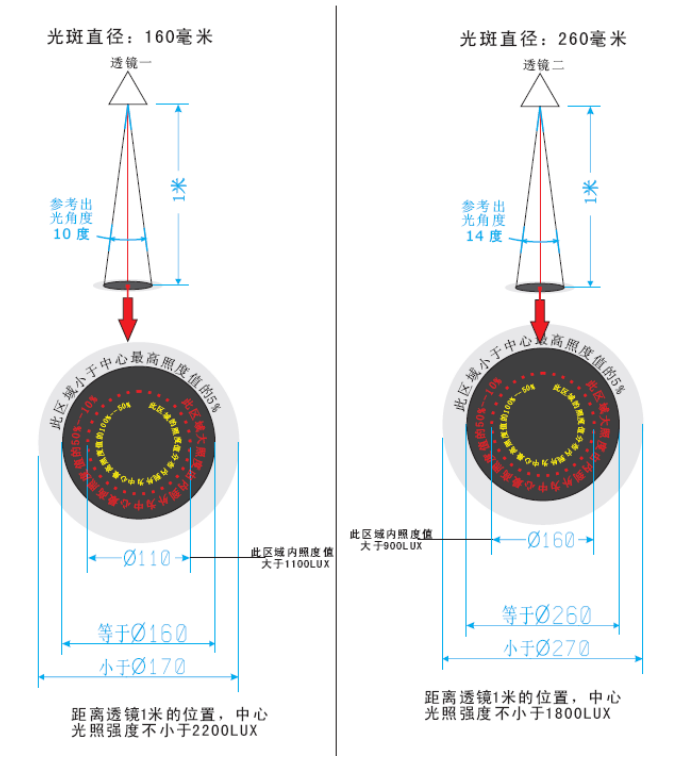

设计要求:

以一米处的光斑直径为准,以光斑直径确定出光角度

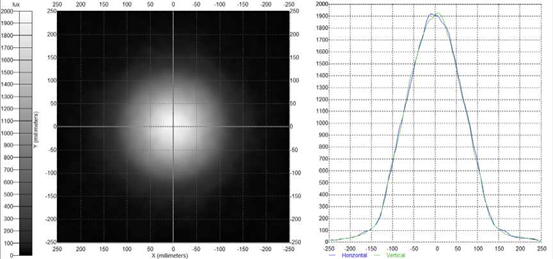

二、模拟方案效果:

经过模拟认证,在目前尺寸下搭配首尔S41280 LED能实现透镜一要

求可能性不大。模拟方案性能略低于透镜二要求。


模拟的方案:

1、  材料 PMMA

2、  一米处中心照度1900LUX

3、  50%照度(950LUX)直径 165MM

4、  10%照度直径268MM

5、  5%照度直径 330MM

6、  透镜直径29MM,高度16MM

7、  光斑外圈有光晕缺陷。目前获得资料无法判断这一缺陷是否可 以克服,需对 LED 实物进行综合分析才能做出判断。(需客户 提供LED样品)

透镜最终结构尺寸需和客户讨论装配方式,才能通过模拟做出准确判断。

关于透镜尺寸问题:


经模拟可知实现透镜二要求,16MM透镜高度勉强可以,但若能允许

透镜高度增加对实现透镜要求会有一定帮助。

因注塑成型的工艺要求1.4MM尺寸最好增加到2MM(环边厚由0.8 改为1.4)


若想实现透镜一效果我们认为可行途径:

1、 更换LED

2 透镜尺寸需更巨大,预估透镜直径需40-50,高度相应增加。

L.K.

2011.12.16
