光学透镜

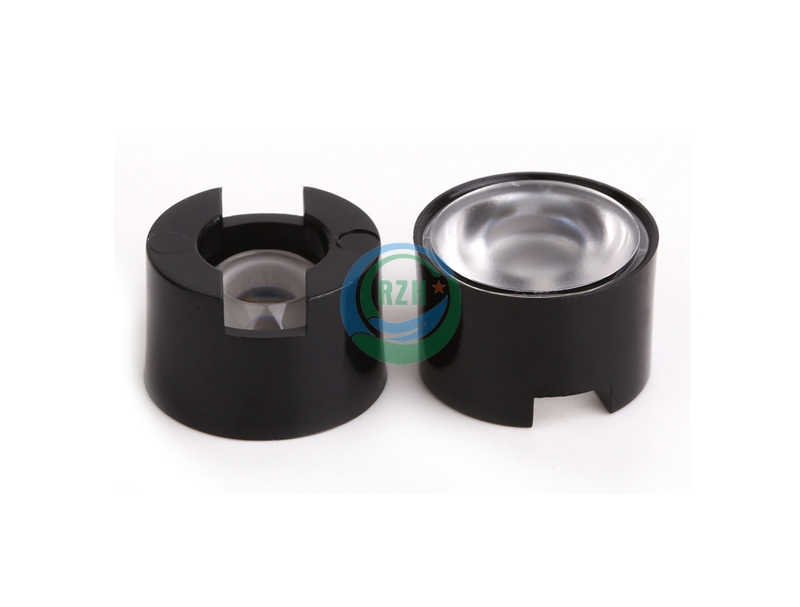

红外透镜-14-120-SM+HB类别:红外透镜K1 封装系列

简介:特别针对大功率红外LED而设计,对LED所发出的光利用率可以达到90%以上(3MM透光率为93%)

产品介绍

此系列角度:15度、45度、60度、90度和120度

角度:120度

搭配:8MM镜头

直径:14MM

高度:7.2MM

带支架直径:15MM

 带支架高度:9.8MM

透镜材料:光学级PMMA
支架材料:PC料
产品描述:平面磨砂、边缘有刻2.8MM小字
耐温:-40-+100度
适用红外LED:成光兴、旭晟、瑞丰、创世纪、强生光电等红外LED


特点:
1.产品描述:表面为平面透明,边缘有刻16MM字样,刻毫米数使得产品更清晰地辨认,搭配时候也不容易弄混;
2.特别针对大功率红外LED而设计,对LED所发出的光利用率可以达到90%以上(3MM透光率为93%);

3.配合红外监控镜头4MM、6MM和8MM几种规格而专业设计,做到红外光斑与监控屏幕可视范围有效统一,无暗角,

每一款规格都有透明和磨砂两种规格可供选择,透明的透光率更高,磨砂使得光斑更加均匀,客户可以根据实际需要

加以选择;

4.全部设计为光洁面,体积小巧,节省内部空间,和75、60、50小灯板更搭配;
5.相同规格的尺寸角度分别有: 45度、60度、90度可供选择;

6.本产品采用高精度非球面光学设计、进口模具钢材、采用日本三菱原装进口光学亚克力(PMMA)原料,保证足够的

注塑成型时间、降低产品缩水率,所有产品均通过SGS认证及ROHS环保要求。


应用:
广泛应用于红外阵列摄像机、红外球机等红外监控产品
