光学透镜

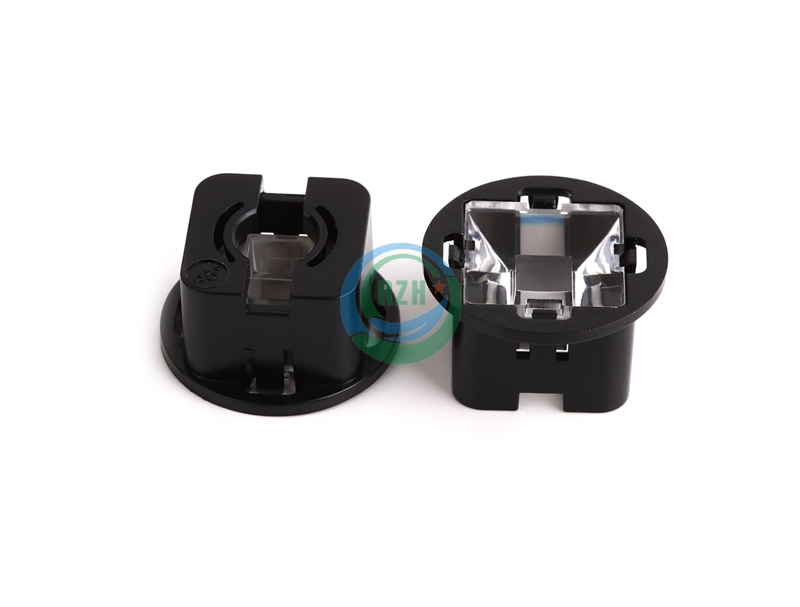

红外透镜-FX15.3(22)-45 PM+HB类别:红外透镜K1 封装系列

简介:适用红外LED:成光兴、旭晟、瑞丰、创世纪、强生光电等红外LED

产品介绍

产品描述:表面平面、边缘有刻08MM、底部比较宽

角度:45度

搭配:8MM镜头

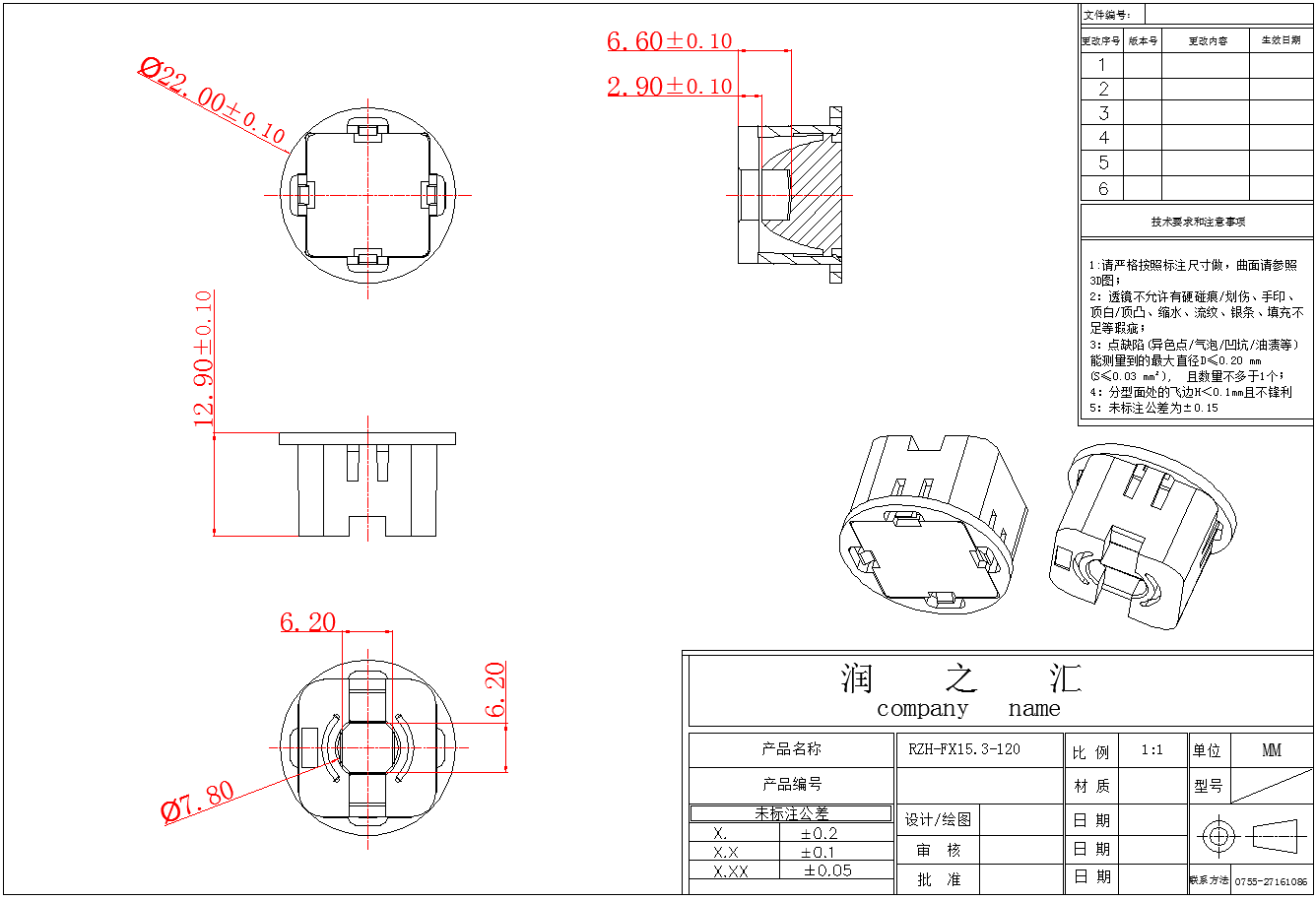

透镜直径:15.3MM

透镜高度:10.5MM

带支架直径:22MM

带支架高度:12.9MM

透镜材料:光学级亚克力(PMMA)
支架材料:聚碳酸脂(PC)
耐温:-40-+100度
适用红外LED:成光兴、旭晟、瑞丰、创世纪、强生光电等红外LED



特点:
采用全反射式杯形透镜设计,对LED所发出的光利用率可以达到90%以上;

配合红外监控镜头:2.8MM、3.6MM、4MM、6MM、8MM、12MM几种规格而特别专案设计,做到红外光斑与监控屏幕可视范围有效统一,红外光不浪费

屏幕范围之外,也不小于屏幕范围形成暗角;

此款透镜在不损失透光的情况下,环形平面处理,光斑更加均匀,漂亮;有黑色和白色支架可供选择,一般白色支架可稍微提升一些光利用率,支架采用

耐高温PC料,所有产品均通过机器组装,保证了产品的紧配程度;

相同规格的尺寸角度分别有:30度、45度、60度和90度可供选择使用;

本产品采用高精度非球面光学设计,瑞典钢材模具、采用日本三菱原装进口光学原料,保证足够的注塑成型时间、降低产品缩水率,所有产品均通过SGS

认证及符合ROHS环保要求。


应用:
广泛应用于:红外摄像机、红外球机等红外成品。
