光学透镜

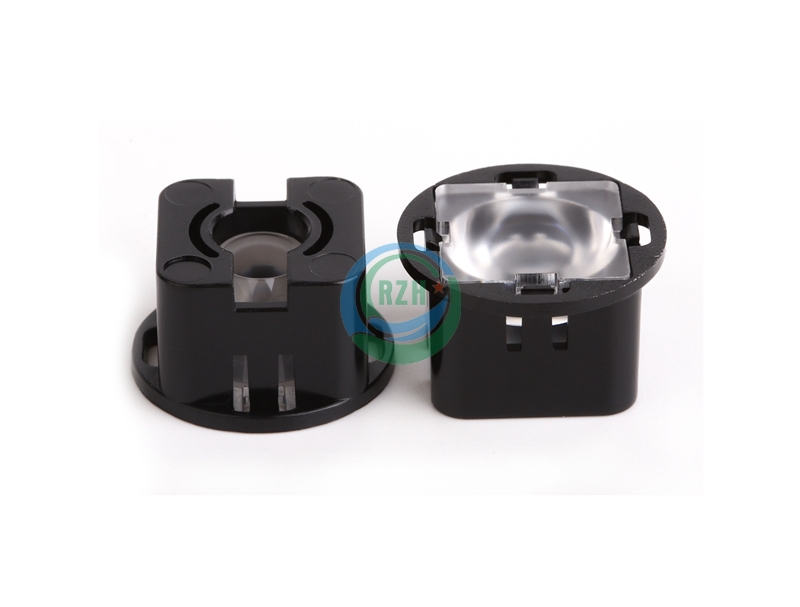

红外透镜-FX15.3(24)-120C SM+HB类别:红外透镜K1 封装系列

简介:本产品采用高精度非球面光学设计,瑞典钢材模具、采用日本三菱原装进口光学原料,保证足够的注塑成型时间、降低产品缩水率,所有产品均通过SGS认证及符合ROHS环保要求。

产品介绍

产品描述:表面磨砂、边缘有刻2.8MM、底部比较宽

角度:120度

搭配镜头:2.8MM

透镜直径:15.3MM

透镜高度:10.5MM

带支架直径:24MM

带支架高度:12.9MM

透镜材料:光学级亚克力(PMMA)
支架材料:聚碳酸脂(PC)
耐温:-40-+100度
适用红外LED:成光兴、旭晟、瑞丰、创世纪、强生光电等红外LED。

特点:
1. 采用全反射式杯形透镜设计,对LED所发出的光利用率可以达到90%以上;

2. 配合红外监控镜头:2.8MM、3.6MM、4MM、6MM、8MM、12MM几种规格而特别专案设计,做到红外光斑与监控屏幕可视范围有效统一,

红外光不浪费屏幕范围之外,也不小于屏幕范围形成暗角;

3. 此款透镜采用表面轻微磨砂,在保证透光的情况下,光斑更加均匀、收光更加干净;有黑色和白色支架可供选择,一般白色支架可稍微提升

一些光利用率,支架采用耐高温PC料,所有产品均通过机器组装,保证了产品的紧配程度;


4. 相同规格的尺寸角度分别有:30度、45度、60度和90度可供选择使用;

5. 本产品采用高精度非球面光学设计,瑞典钢材模具、采用日本三菱原装进口光学原料,保证足够的注塑成型时间、降低产品缩水率,所有产品

均通过SGS认证及符合ROHS环保要求。


应用:
广泛应用于:红外摄像机、红外球机等红外成品。
